Виды электрических кабелей проводов и шнуров

Рис. 4.22. Виды силовых кабелей

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

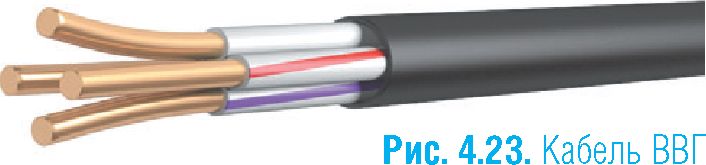

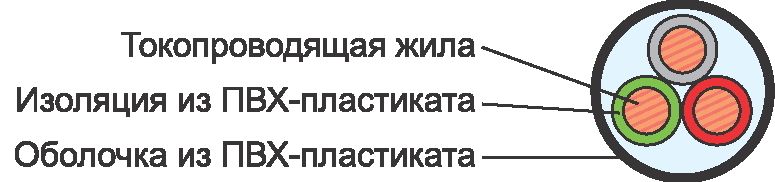

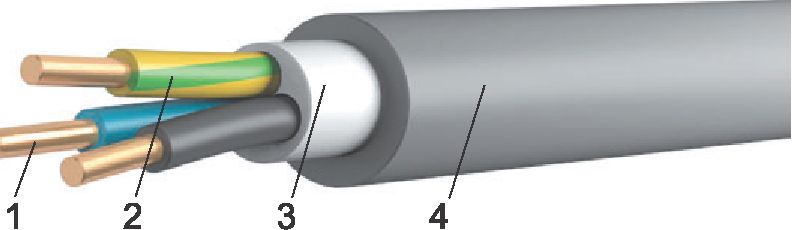

ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты (рис. 4.23).

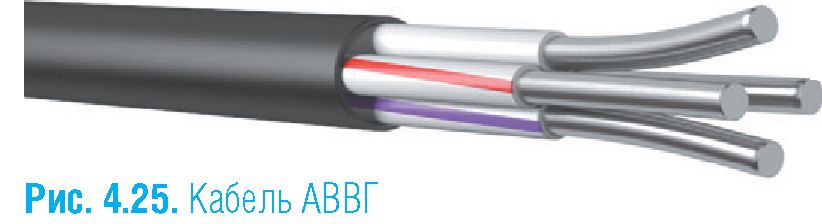

ВВГ применяется при широком диапазоне температур: от -50 до + 50 "С. Выдерживает влажность до 98 % при температуре до +40 "С. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °С в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желтозеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины. Разновидности ВВГ: АВВГ — те же характеристики, только вместо медной жилы используется алюминиевая (рис. 4.25); Рис. 4.24. Кабель ВВГ в разрезе Токопроводящая жила Изоляция из ПВХ-пластиката Оболочка из ПВХ-пластиката ВВГнг — кембрик с повышенной негорючестью (рис. 4.26);  ВВГп — наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;  ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью. NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные (рис. 4.27). Рис. 4.27. Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4— изоляция ПВХ Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от -40 до +70 "С. Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля. КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В (рис, 4.28).

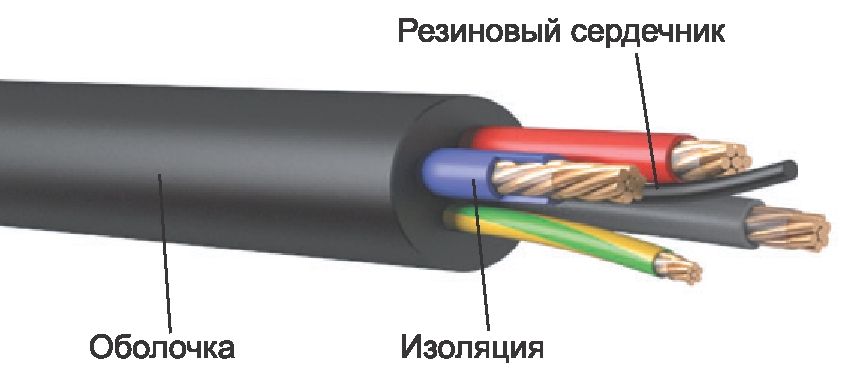

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от -60 до +50 "С. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией. ПРИМЕЧАНИЕ КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм2 до 240 мм2. Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести. ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от -50 до +50 "С. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению. Модификации:  АВББШв — кабель с алюминиевой жилой;  ВББШвнг — негорючий кабель;  ВББШвнг-LS — негорючий кабель с низким газо и дымовыделением при повышенных температурах.   Рис. 4.28. Кабель КГ ВББШв — бронированный силовой кабель с медными жилами (рис, 4.29). Рис. 4.29. Кабель ВББШв Провода Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП.

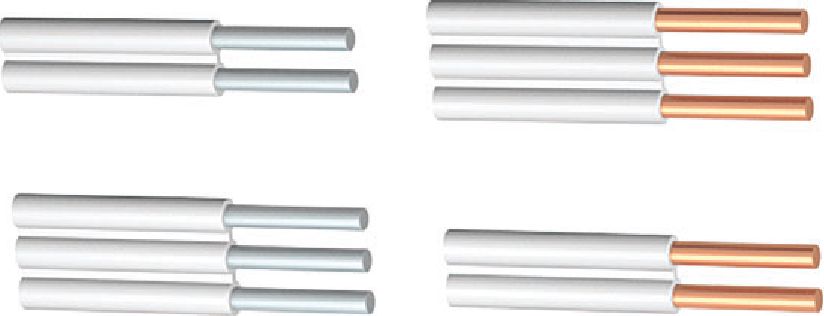

ПБПП (ПУНП) относится к установочным, или монтажным. Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ (рис, 4.30).

Рис. 4.30. Провод ПБПП

Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от -15 до +50 "С. Радиус изгиба — не менее 10 диаметров.

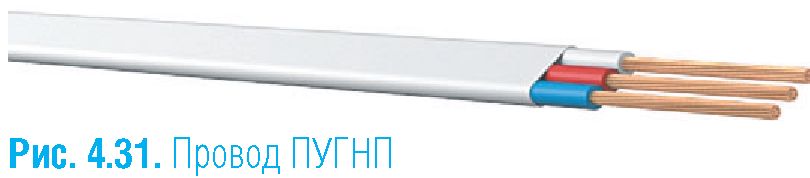

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные (рис, 4.31). Именно поэтому к названию провода добавляется буква «г» — гибкий.

Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

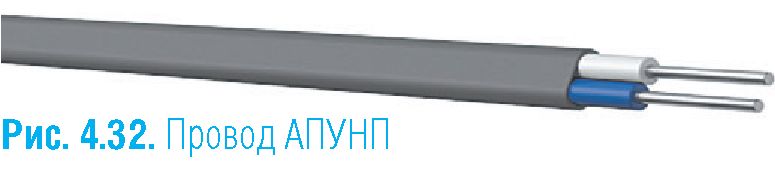

К разновидности ПУНП относится провод с алюминиевыми жилами АПУНП (рис, 4.32). Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

ПРИМЕЧАНИЕ

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

ВНИМАНИЕ!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3x1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

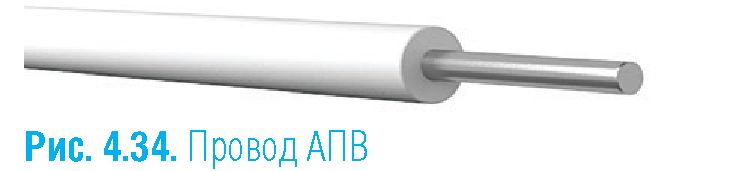

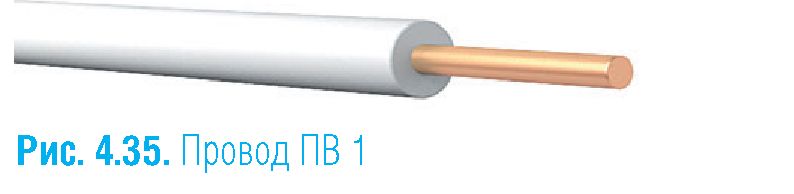

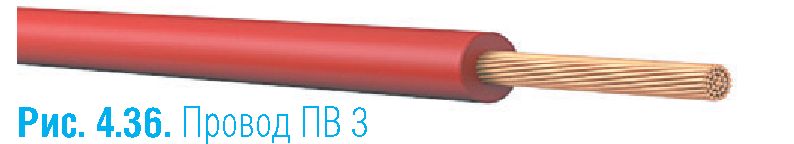

400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от -50 до +70 "С. Влагостойкость — 100 % при температуре +35 "С. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации. АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая (см. рис, 4.34). АПВ — алюминиевый одножильный провод с изоляцией из ПВХ (рис, 4.34). Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм2 и многопроволочная — от 25 до 95 мм2. Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от -50 до +70 "С. Влагостойкость — 100 % при температуре +35 "С. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации. Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь (рис, 4.35). Сечение жилы начинается с 0,75 мм2. Кроме того, жила становится многопроволочной не с 25, а с 16 мм2. Более гибок, чем АПВ. Характеристики провода ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода (рис, 4.36). ПРИМЕЧАНИЕ. Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов. ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность (рис, 4.37). Рис. 4.33. Провода ППВ и АППВ

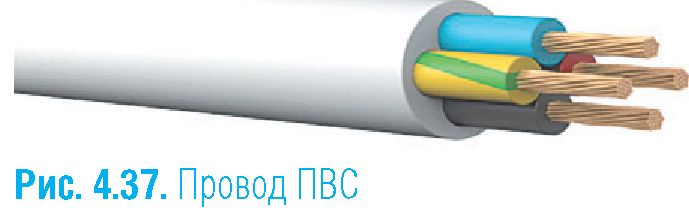

Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая.

Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток. ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от -40 до +40 °С (вариант ПВС У) и от -25 до +40 "С. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод (рис, 4.38). Изоляция жил и оболочка из ПВХ.

Рис. 4.38. Провод ШВВП

Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

ПРИМЕЧАНИЕ

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Кабели для передачи информации

Помимо электроэнергии кабели пере дают информационные сигналы. В по следнее время появилось множество новых видов проводников информации. Если еще 10-15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной тех ники видов информационных провод ников стало намного больше. Большин ство из них слишком специализировано и представляет интерес лишь для узко профильных специалистов. Для домаш него мастера достаточно знать и уметьпользоваться лишь несколькими вида ми. Их мы и рассмотрим.

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75.

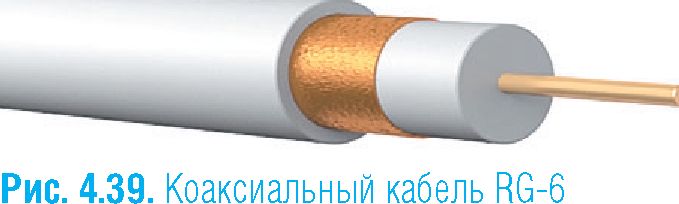

RG-6 — коаксиальный кабель для пе редачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио (рис, 4.39).

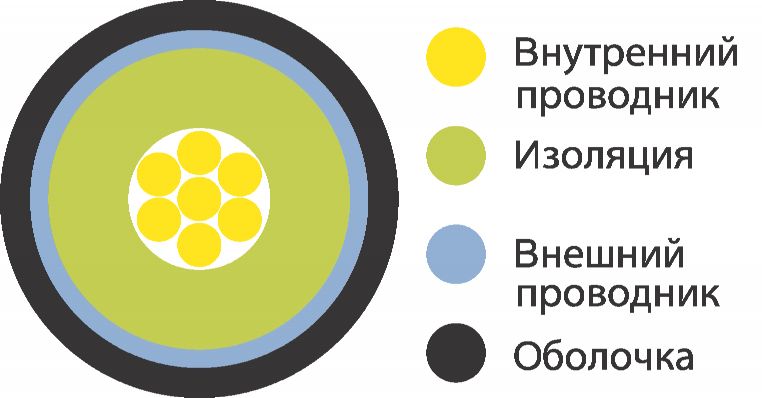

Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фоль ги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ.Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся ча стоты передающего сигнала, сопротив ления, экранирования и т. д. Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводни ка — 75 Ом (рис, 4.40).

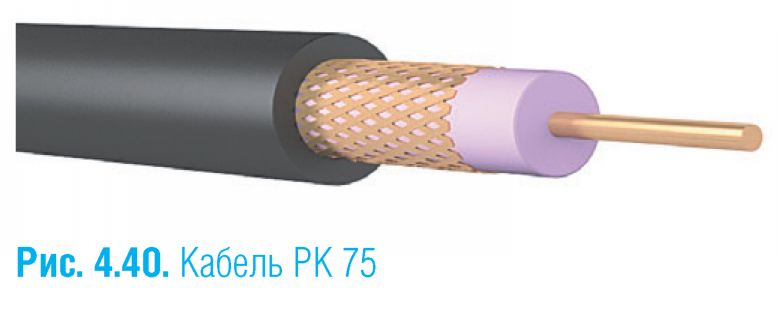

Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников (рис. 4.41).

Рис. 4.41. Кабель РК 75 в разрезе

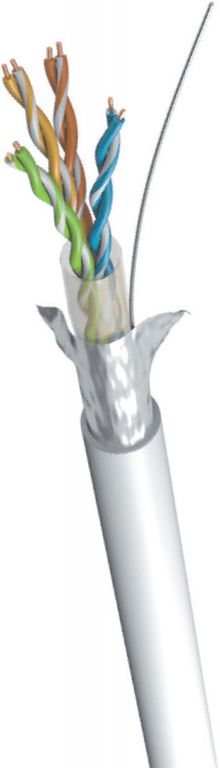

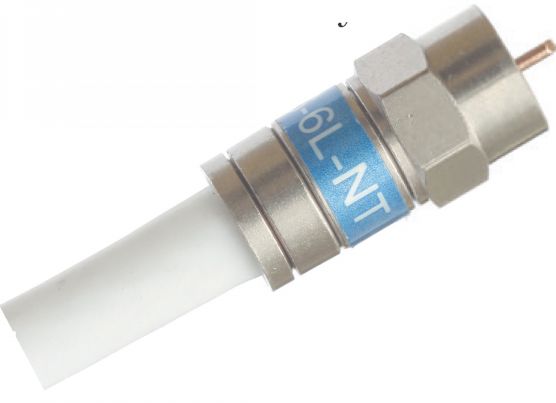

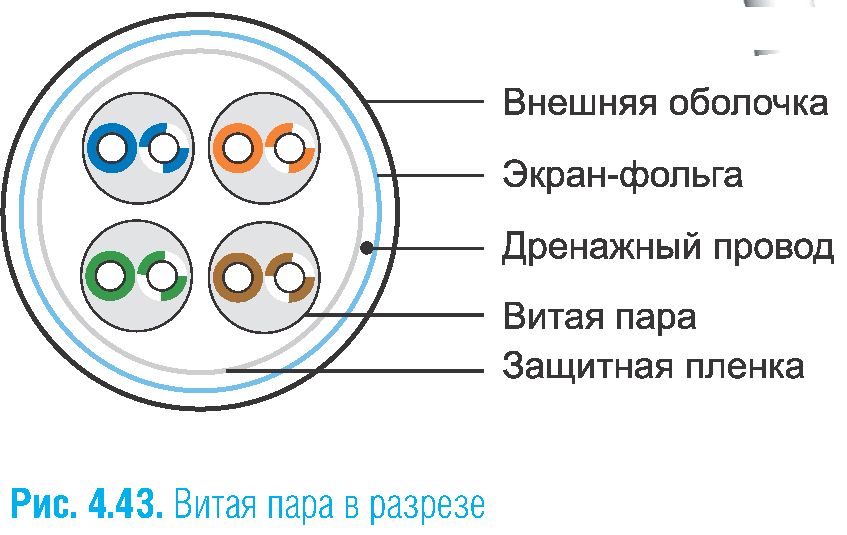

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д. (рис. 4.42). Компьютерные кабели (витая пара). Служат для построения компьютерных сетей (рис. 4.43). Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз витая пара (рис. 4.44 и 4.45). Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения В зависимости от вида кабеля возможны различные варианты защиты: ? UTP, или незащищенная, без общего экрана для пар проводов; Рис. 4.42. Коаксиальный кабель с наконечником FTP, или фольгированная, с экраном из алюминиевой фольги; П STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном; Рис. 4.44. Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

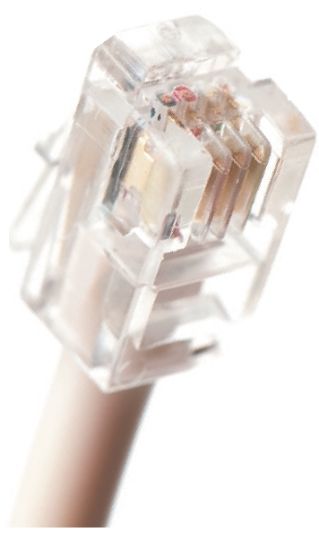

Рис. 4.45. Наконечник RJ-45 для подсоединения к компьютеру
S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена вэкран. Кроме того, витые пары

/разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид,применяемый для компьютерных се тей, — это категория САТ5е. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар.

Можно увидеть такой кабель, использующийся в качестве телефонного провода категории САТ1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Телефонные кабели и провода

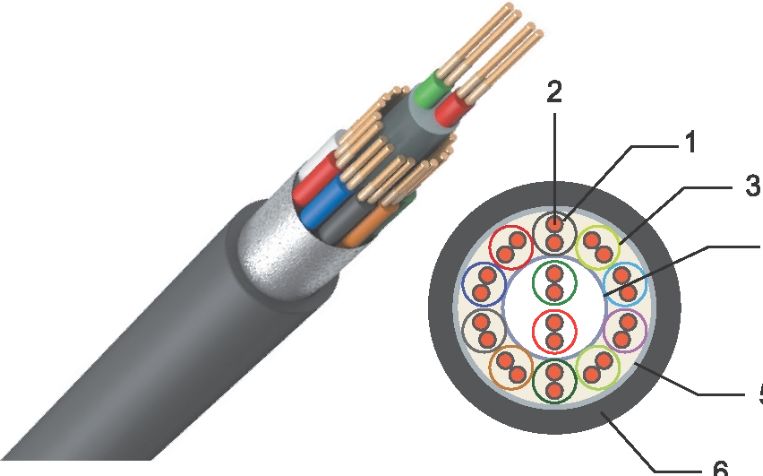

Рис. 4.46. ТППэп: 1 — жила; 2— полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6—экран

Телефонные проводники делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп — основной вид кабеля для прокладки линии рассчитанной на большое количество абонентов (рис, 4.46).

Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «и» в названии обозначают пленочный экран. Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем.

Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих двух видов.

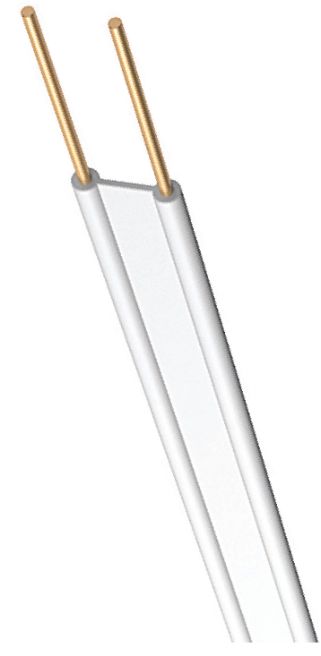

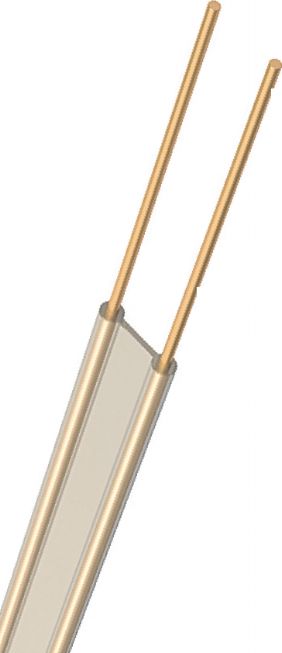

ТРВ — одно- или двупарный телефонный распределительный провод (рис, 4.47).
Рис. 4.47. Телефонный провод ТРВ

Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений.

Эксплуатируется при тем пературе от -10 до +40 °С. Влажность не должна превышать 80 % при температуре+30 °с.

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена (рис, 4.48).

Рис. 4.48. Провод ТРП

Обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком (рис, 4.51).
Рис. 4.51. Провод РКГМ

Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °С), термостоек (диапазон эксплуатационных температур от 60 до +180 °С). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводникдля помещений с повы шенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

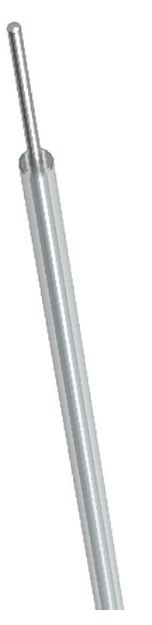

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь (рис, 4.52).
Рис. 4.52. Провод ПНСВ

Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение до 380 В, частота 50 Гц. Провод тер моустойчив: диапазон рабочих температур — от -50 до +80 °С, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

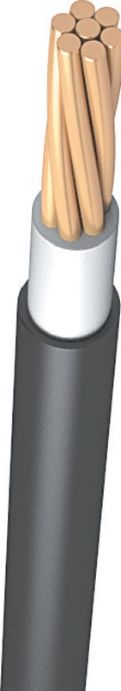

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ (рис, 4.53).
Рис. 4.53. Провод ВПП

Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от -40 до +80 °С. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

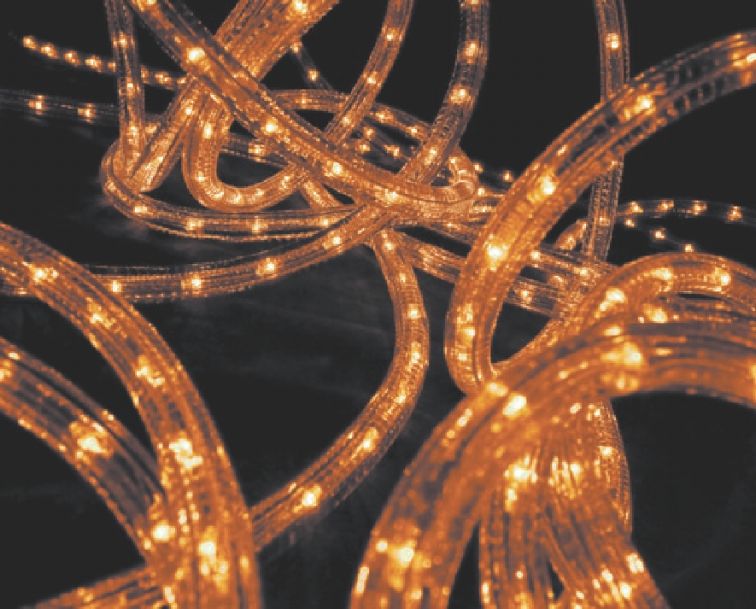

Светодиодный кабель очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные  провода с последовательно подсоединен

ными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом (рис, 4.54).

Рис. 4.54. Светодиодный кабель

Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводников существуют компьютерные светящиеся кабели.

С помощью таких проводников можно создавать очень интересные дизайнерские решения, превращая кабель

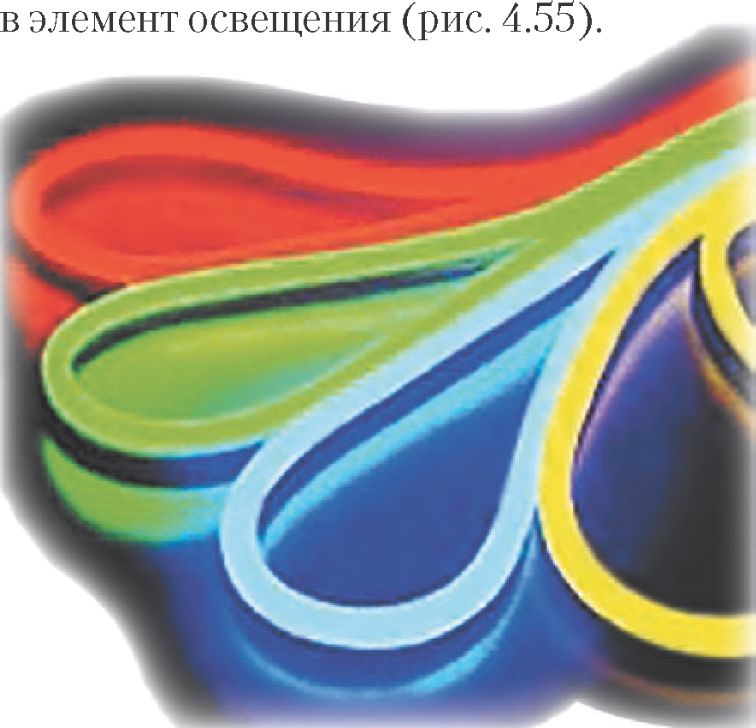

Рис. 4.55. Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

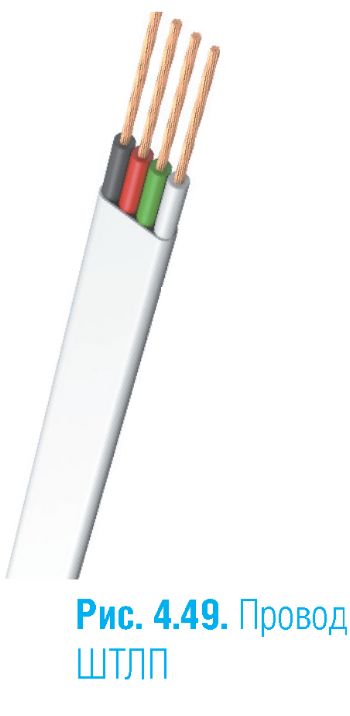

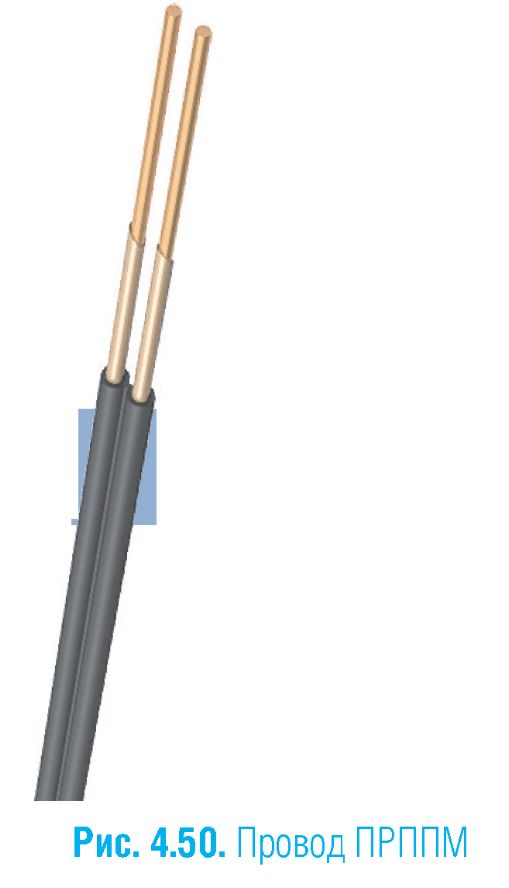

По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий. ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена (рис. 4.49). Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм².
