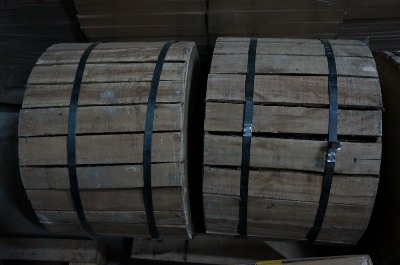

Кабель ОКГМ
Для того чтобы проложить оптико-волоконную линию связи вне помещения используют специальные оптические кабели. Кабель ОКГМ – лучший представитель такого типа изделий. Расшифровка ОКГМ происходит следующим образом:
О – оптический;
К – кабель;
Г – для прокладки в грунте;
М – многомодульного строения.
И если DROP кабель, монтируется и эксплуатируется только в помещении, ОКГМ применяется для прокладки в грунте и воде. В чем же особенность конструкции такого кабеля?
Конструктивные особенности ОКГМ
Кабель ОКГМ обладает исключительной защитой оптических волокон. Рассмотрим основные составляющие элементы изделия:
- центральный силовой элемент в виде стального троса;
- оптические модули, содержащие до 24 оптических волокон и гидрофобный заполнитель, чтобы исключить пустоты;
- промежуточная полиэтиленовая оболочка;
- бронированная оплетка из стальной проволоки;
- внешний толстый слой полиэтилена.
Центральный силовой трос из стали защищает кабель от деформации на разрыв. Иногда вместо стальной проволоки может использоваться стеклопластиковый стержень. Броня из оцинкованной стальной проволоки переплетается в виде стального троса и служит защитой от местных деформаций. Внешняя полиэтиленовая оболочка выполняет основную защиту от внешней среды и главным образом от влаги.
Название «многомодульный» кабель получил из-за модульного строения оптических кабелей внутри ОКГМ. Полиэтилен, используемый для внешней оболочки обычно безгалогенный HF. Этот материал не распространяет горение и практически не дымит.
Назначение и применение изделия
Кабель ОКГМ предназначен для монтажа в грунте любых категорий, кроме тех, которые при промерзании испытывают сильные деформации. Также изделие применяется при прокладке в канализациях, шахтах, тоннелях, трубопроводах, при пересечении несудоходных река и болот с глубиной до 10 метров.
Разводка кабеля и включение в кроссовые шкафы происходит при помощи сварки. Для этого существует удобный и практичный сварочный аппарат Fujikura FSM 50S. Кабель предназначен для эксплуатации при температурах от – 40 до +70 градусов по Цельсию.
Преимущества ОКГМ
Главные преимущества использования оптического кабеля ОКГМ можно определить таким образом:
- высокая механическая надежность;
- широкий температурный диапазон эксплуатации и монтажа;
- высокое электрическое сопротивление внешней изоляции;
- минимальный вес и вследствие этого удобство монтажа.
Особенности монтажа
Любой оптический кабель требует особо бережного обращения при прокладке. Существуют специальные рекомендации, которых следует придерживаться при монтаже:
- не рекомендуется изгибать и деформировать кабель больше допустимого;
- особенно аккуратно следует обращаться с концами оптического кабеля;
- минимально допустимая температура укладки – минус 30 градусов по Цельсию;
- протяжение кабеля через трубу можно облегчить смазкой из парафина.
Технические характеристики ОКГМ
1) Количество оптических волокон в кабеле. Может колебаться в диапазоне от 48 до 288.
2) Количество оптических модулей. Обычно их 8, 12 или 24 штуки.
3) Номинальный диаметр ОКГМ в мм.
4) Масса кабеля от 295 до 1271 кг/км.
5) Максимальная растягивающая деформация 7 кН.
6) Максимальная раздавливающая деформация 400 Н/см.
7) Минимальный радиус изгиба от 264 до 506 мм.
Цена за единицу кабеля может существенно отличаться в зависимости от бренда и используемых материалов. ОКГМ более сложная конструкция, это не пигтейл одномодовый. При этом без использования такого типа оптического кабеля построение оптико-волоконных линий не возможно.
