Роз'єднувач РПС -4

Рубильники РПС -4 с приводом с предохранителями на общей плите открытого, исполнениятрехполюсные, с ручными приводами зависимого действия.

Рубильники РПС -4 с приводом с предохранителями на общей плите открытого, исполнениятрехполюсные, с ручными приводами зависимого действия..

Рубильники

с приводом с предохранителями на общей плите открытого исполнения, трехполюсные, с ручными приводами зависимого действия, для переднего присоединения проводников, обладающие свойствами разъединителей (в дальнейшем аппараты), предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением 380В.
В рубильниках РПС-4/1, 400А, с левым приводом с предохранителями на общей плите серии РП используется предохранители серии ПН-2 или ППН-39.
В стандартной поставке рубильники РПС-4/1, 400А, с левым приводом предохранителями не комплектуются!

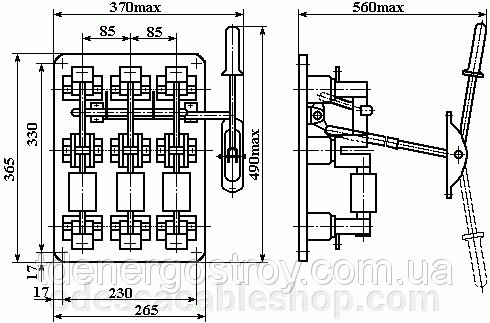

Конструкция рубильника РПС-4/1, 400А, с приводом

Основными частями рубильников РПС-4/1, 400А, с левым приводом являются ножи, контактные и осевые стойки, смонтированные на общей плите.
Рубильники РПС-4/1, 400А, с левым приводом имеют по одному ряду осевых и контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых – сферическими шайбами.
У рубильников с центральным приводом ножи жестко связаны с осью, которая приводится в движение тягой, непосредственно соединенной с рычажным приводом.
У рубильников со смещенным приводом ножи жестко связаны с валом, который приводится в движение скобой, непосредственно соединенной с рычажным приводом.
У рубильников с боковым приводом ножи связаны с осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках. Этот вал приводится во вращение боковой рукояткой, установленной на одном его конце.
Рукоятка привода съемная, снимается только в отключенном положении аппарата. Выводы рубильников допускают присоединение проводов и кабелей с медными и алюминиевыми жилами, а так же медных и алюминиевых шин. Все резьбовые соединения аппаратов предохранены от самоотвинчивания.
Включенное и отключенное положение аппарата указывается положением рукоятки привода. Исполнение рубильников РПС-4/1, 400А, с левым приводом открытое.

Условия эксплуатации.

Температура окружающего воздуха от -450С. до + 400С.
Среднее значение температуры окружающего воздуха за 24 часа не более 350С.
Высота над уровнем моря не превышает 2000 м .
Относительная влажность воздуха не превышает 50% при температуре 400С, и допускается ее увеличение при снижении температуры, например, 90% при 200С.Степень загрязнения окружающей среды – 3 по ГОСТ 50030.1
Группа условий эксплуатации аппаратов в части воздействия механических факторов внешней среды – М1 по ГОСТ 17516.1.

Условия монтажа, транспортирования и хранения.

Рабочее положение рубильников РПС-4/1, 400А, с левым приводом при эксплуатации – вертикальное, отклонение в любую сторону не более 50.
Рубильники РПС-4/1, 400А, с левым приводом с центральным и боковым (смещенным) приводами допускается устанавливать горизонтально.
Транспортирование и хранение рубильников допускается при температуре от -450С, до + 550 С и на короткие периоды, не более 24 час., – до 700С.
