Кабель силовий КГ 4х16

Кабель КГ 4х16 - силовой гибкий кабель с медной многопроволочной жилой, имеющий резиновую изоляцию, в резиновой наружной оболочке. Кабель (КГ - кабель гибкий) используются для подключения к подвижным и не подвижным механизмам и к электросетям, при переменном напряжении 660 В, частотой 400 Гц или постоянном напряжении 1000 В.

Технические характеристики кабеля КГ 4х16

Климатическое исполнение кабеля гибкого КГ 4*16 - У и УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150-69.
Минимальная температура эксплуатации силового гибкого кабеля КГ 4х16: -40°С.
Максимальная температура эксплуатации КГ 4х16: +50°С.
Кабель силовой гибкий КГ 4*16 стойкий к воздействию влажности воздуха до 98%.
Монтаж кабеля КГ 4х16 производится при температуре не ниже -40 градусов Цельсия.
Минимальный радиус изгиба при прокладке кабеля КГ 4х16 - 222,4 миллиметров.
Растягивающее усилие при монтаже кабеля гибкого КГ 4*16 не должно превышать 1280 Ньютонов.
Длительная допустимая температура нагрева жил кабеля КГ 4х16: не более 75°С.
Наружный диаметр кабеля КГ 4х16: 27,8 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: 02.8.2.5.4.
Расчетная масса кабеля КГ 4*16: 1,4 килограмм в метре.
Срок службы силового гибкого кабеля КГ 4х16 4 года с даты изготовления.
Допустимая токовая нагрузка кабеля КГ 4х16: 95 Ампер.

Расшифровка маркировки КГ 4*16

К - кабель.
Г - гибкий.
4 - количество медных многопроволочных жил.
16 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(0,66) - номинальное напряжение до 660 Вольт.
(0,38) - номинальное напряжение до 380 Вольт.

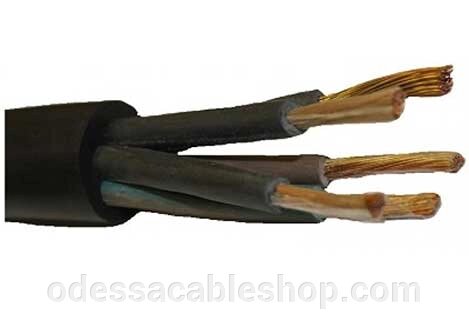

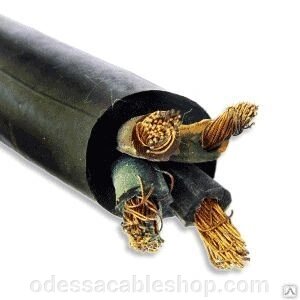

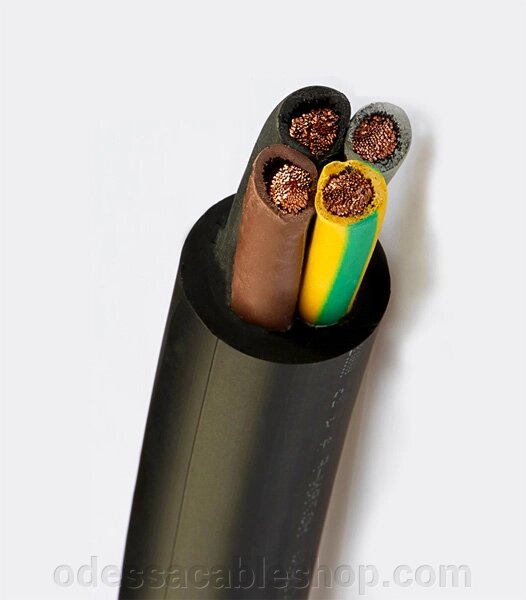

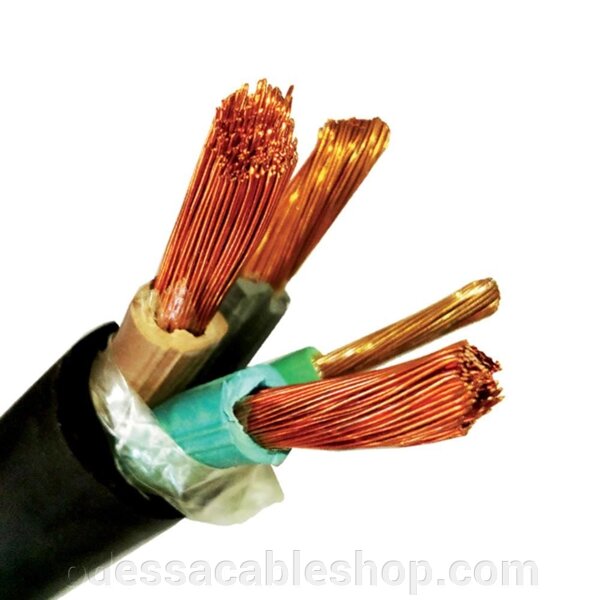

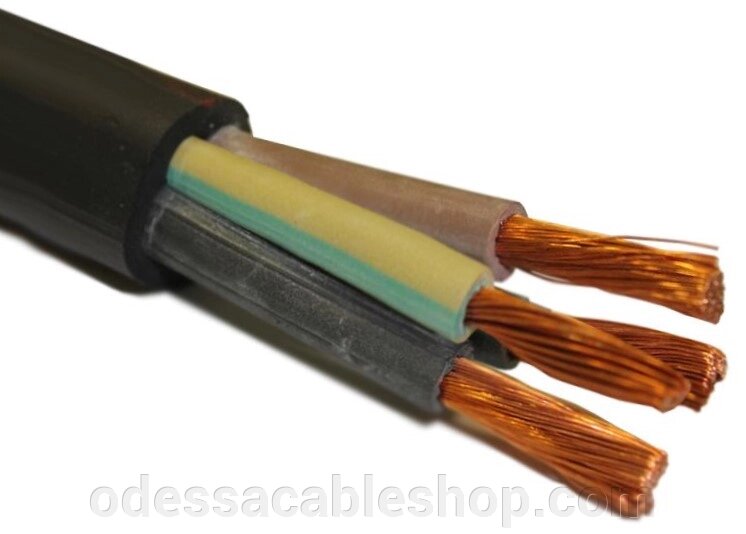

Конструкция кабеля КГ 4х16

1) Жила - медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из резины изоляционной.
3) Оболочка – из резины шланговой.
